Montaggio del riduttore di pressione a pannello

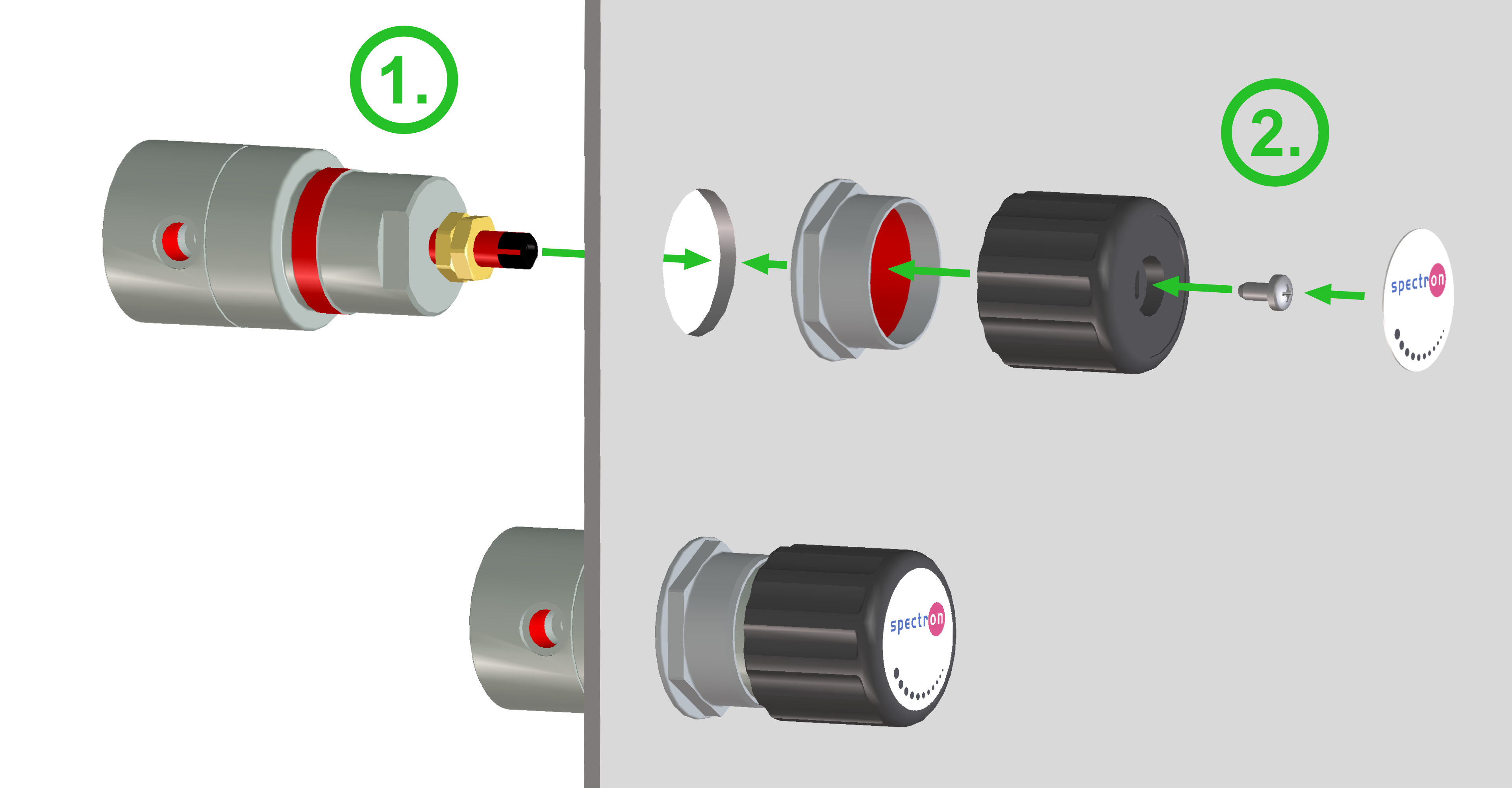

  1. Inserire il riduttore di pressione dalla parte posteriore fino a battuta attraverso il passante predisposto (41 mm) per il montaggio a pannello. Osservare la direzione del flusso.
  2. Dal lato anteriore, ruotare manualmente la boccola in plastica contro la parete per bloccare il riduttore di pressione.
    Posizionare la manopola sulla vite di regolazione e fissarla con la vite in dotazione.
    Applicare l'etichetta adesiva sulla manopola.
