Montaggio
Il centrale di decompressione può essere montato in un armadietto per bombole del gas o sulla parete del locale utilizzando il profilo di base compreso nella fornitura.

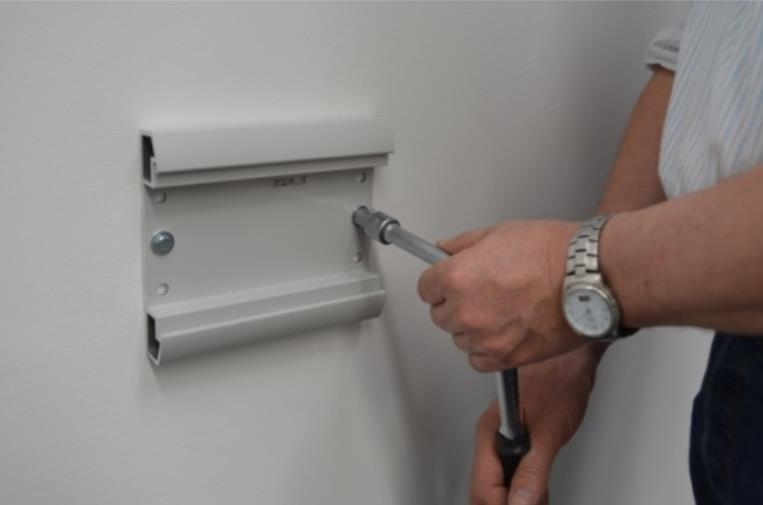

Fase 1: Fissare il profilo di base alla parete con viti e tasselli adeguati. La distanza verticale dal centro del profilo di base all'asse centrale della filettatura di collegamento della valvola della bombola è di circa 220 mm. Osservare l'adesivo "Top - Alto" applicato all'interno del profilo di base, che specifica l'orientamento della piastra di base. | |

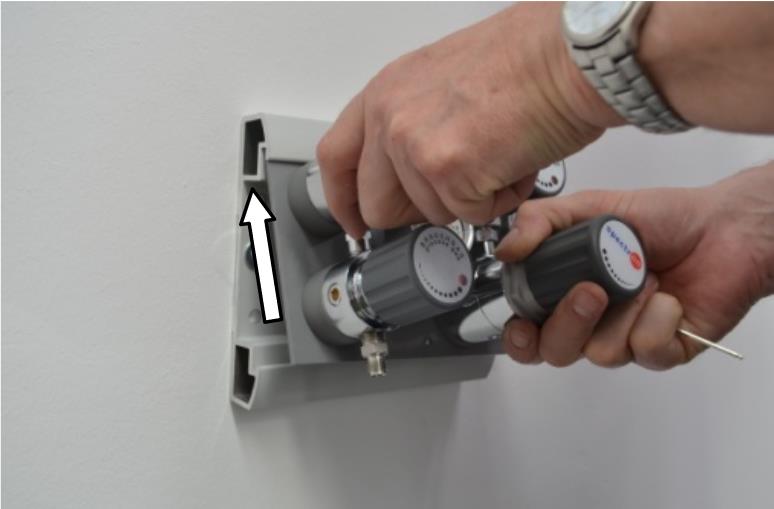

Fase 2: Spingere ora la piastra con i dispositivi ad essa collegati nella scanalatura superiore dal basso. | |

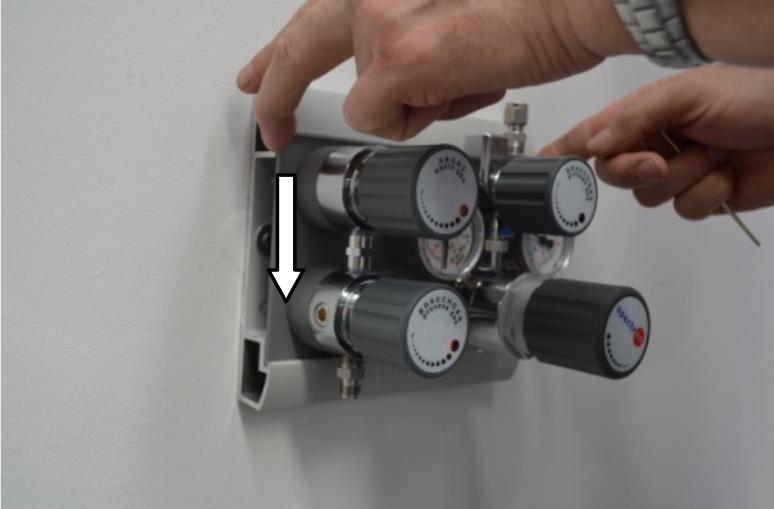

Fase 3: Premere ora la piastra del dispositivo contro il profilo di base e farla scendere con cautela nella scanalatura inferiore. | |

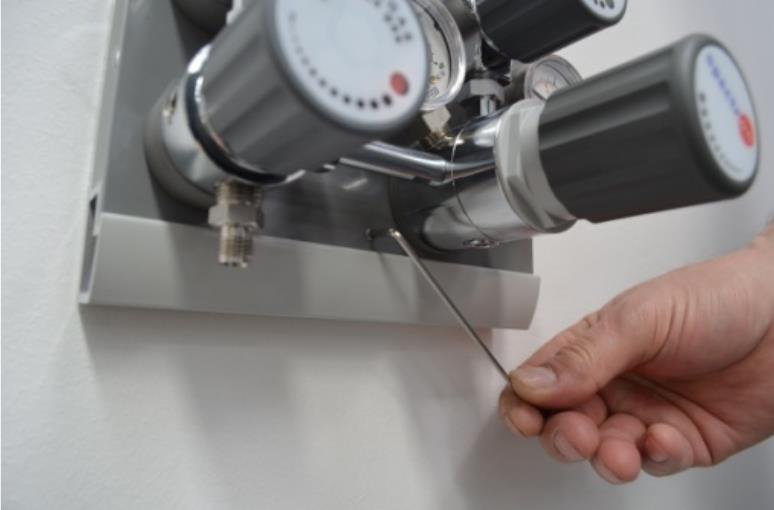

Fase 4: La piastra del dispositivo viene ora fissata stringendo il grano. | |

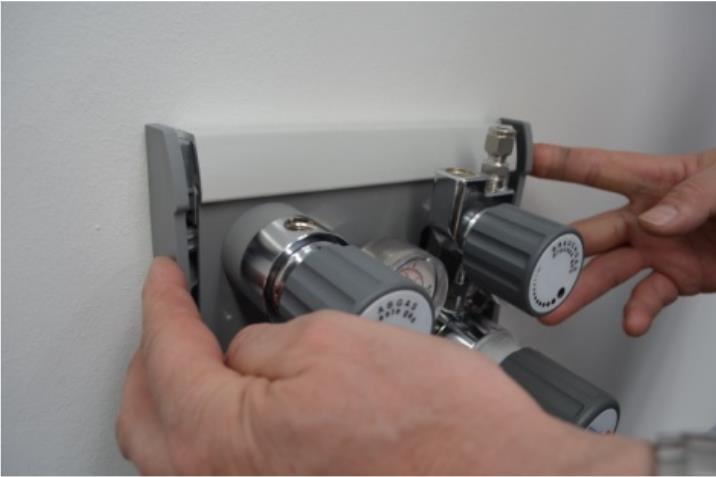

Fase 5: Inserire le parti laterali in plastica nel profilo di base. | |

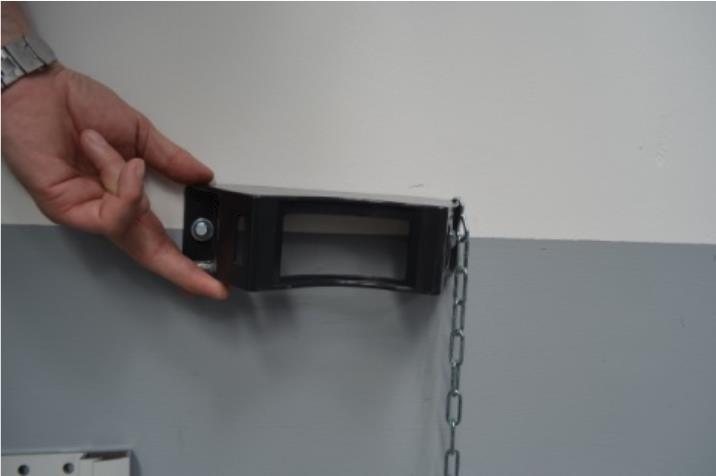

Fase 6: Fissare ora il supporto della bombola alla parete a un'altezza pari a circa 2/3 dell'altezza della bombola, al centro sotto le valvole del gas di servizio. | |

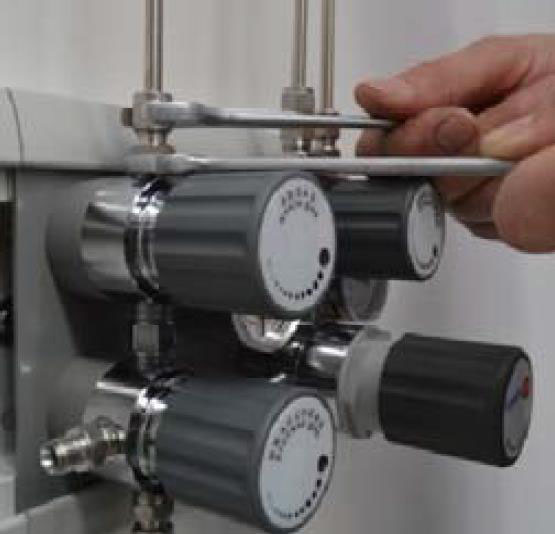

Fase 7: Se si utilizzano gas tossici o infiammabili, è necessario garantire uno scarico sicuro dei gas di spurgo e di sfiato. Le linee corrispondenti sono collegate, ad esempio tramite raccordi con anelli di serraggio, alla valvola di scarico del gas della centrale di decompressione e alla valvola di sfiato del riduttore di pressione. Per i raccordi con anelli di serraggio Spectron forniti in dotazione vale quanto segue: inserire i tubi nel raccordo fino a battuta e serrare il dado di 1 ¼ di giro. |
