Montaggio

Il centrale alta pressione può essere montato in un armadietto per bombole del gas o sulla parete del locale utilizzando il profilo di base compreso nella fornitura.

Fase 1:

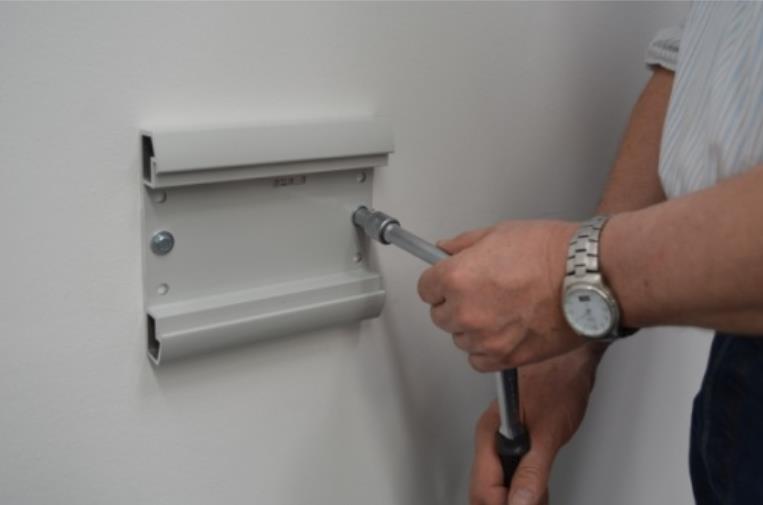

Fissare il profilo di base alla parete con viti e tasselli adeguati. La distanza verticale dal centro del profilo di base all'asse centrale della filettatura di collegamento della valvola della bombola è di circa 220 mm.

Osservare l'adesivo "Top - Alto" applicato all'interno del profilo di base, che specifica l'orientamento della piastra di base.

Fase 2:

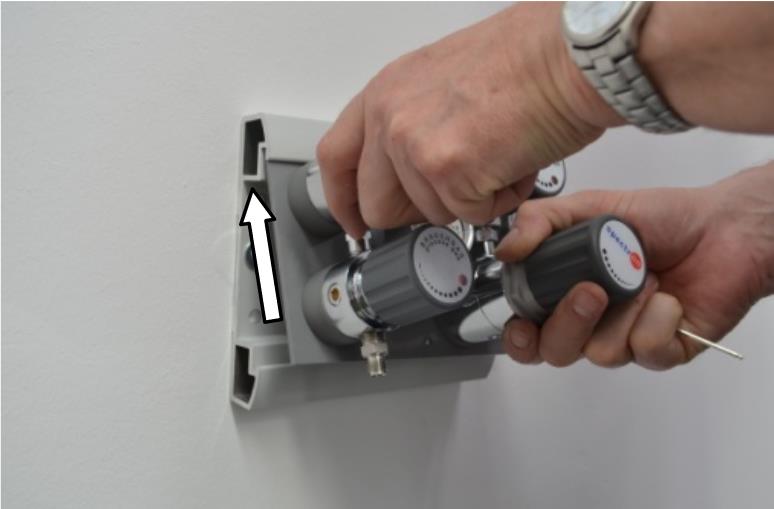

Spingere ora la piastra con i dispositivi ad essa collegati nella scanalatura superiore dal basso.

Fase 3:

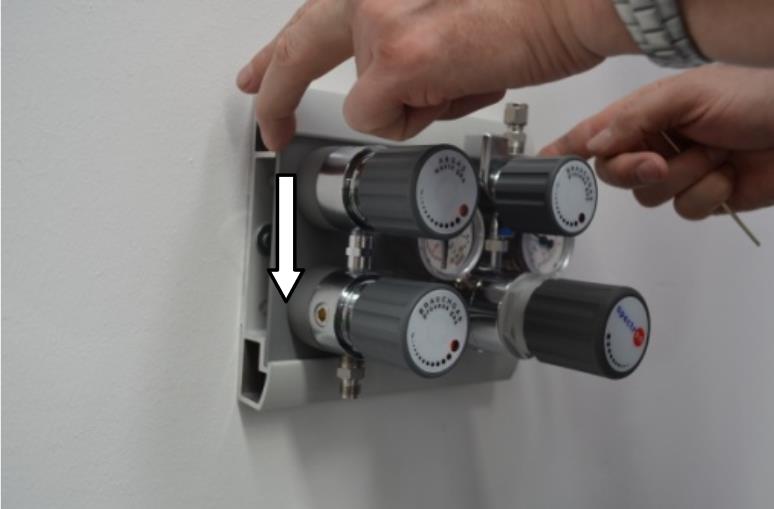

Premere ora la piastra del dispositivo contro il profilo di base e farla scendere con cautela nella scanalatura inferiore.

Fase 4:

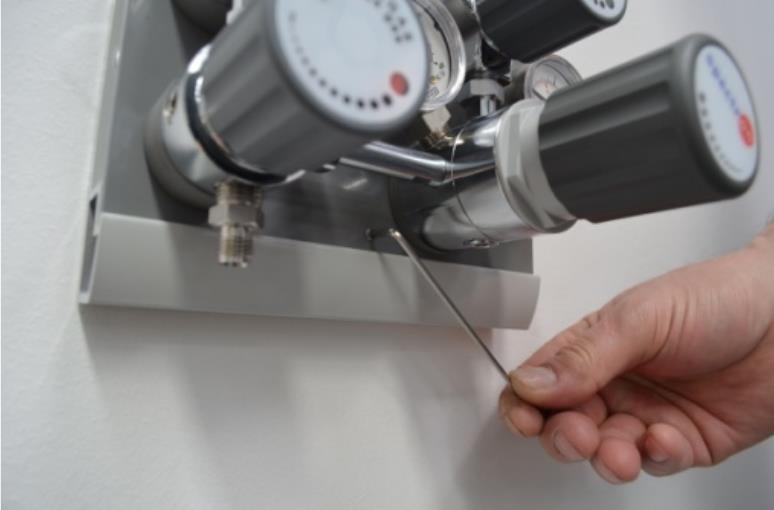

La piastra del dispositivo viene ora fissata stringendo il grano.

Fase 5:

Inserire le parti laterali in plastica nel profilo di base.

Fase 6:

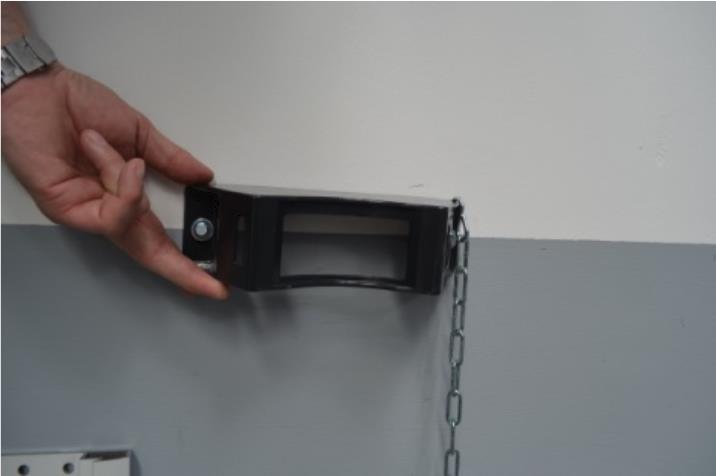

Fissare ora il supporto della bombola alla parete a un'altezza pari a circa 2/3 dell'altezza della bombola, al centro sotto le valvole del gas di servizio.

Fase 7:

Se si utilizzano gas tossici o infiammabili, è necessario garantire uno scarico sicuro dei gas di spurgo e di sfiato.

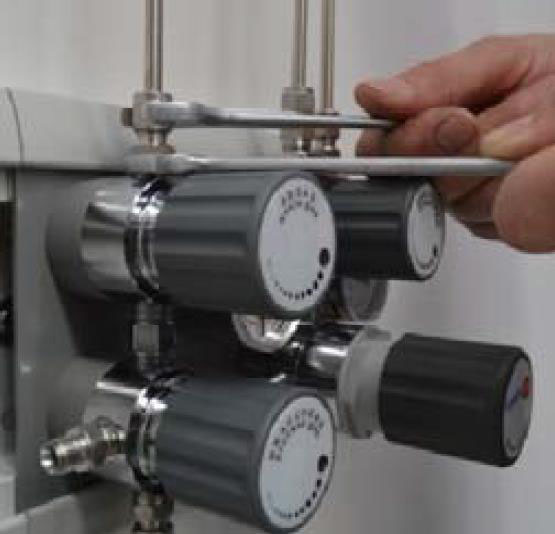

Le linee corrispondenti sono collegate, ad esempio tramite raccordi con anelli di serraggio, alla valvola di scarico del gas della centrale di decompressione e alla valvola di sfiato del riduttore di pressione.

Per i raccordi con anelli di serraggio Spectron forniti in dotazione vale quanto segue:

inserire i tubi nel raccordo fino a battuta e serrare il dado di 1 ¼ di giro.
