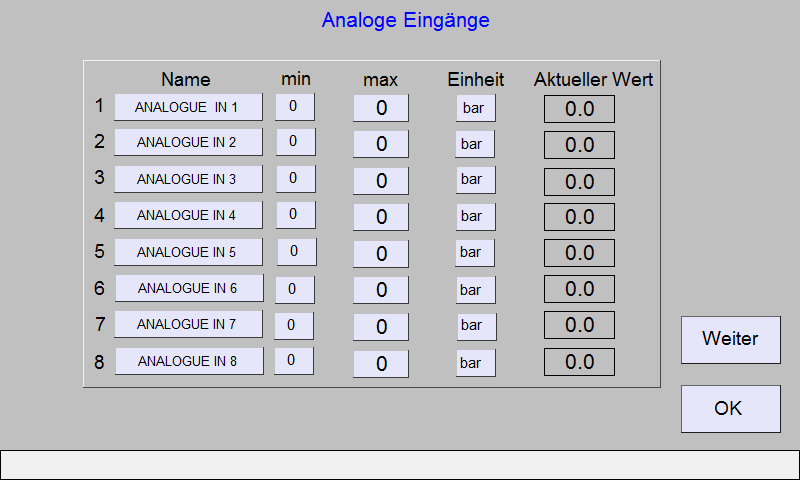

Analoge Eingänge

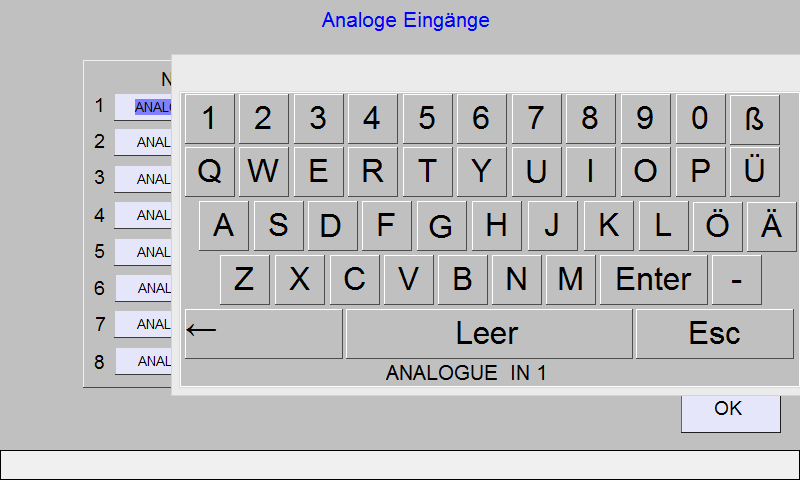

Drücken Sie auf den Namen eines analogen Eingangs um diesen zu ändern.
Unter „min“ wird der minimale Wert des Sensors gewählt.
Bei Auswahl von „min“=
- „-1“ wird automatisch die Druckeinheit [bar] eingestellt
- „-14.5“ wird automatisch die Druckeinheit [psi] eingestellt
- „0“ können die Einheiten bar / psi / kg / lbs ausgewählt werden.
Unter „max“ wird der maximale Wert des Sensors eingeben.
Wenn es Eingänge gibt, die als Gewicht (kg oder lbs) konfiguriert sind, wird im Menü „Einstellung Tara“ automatisch ein Eingabefeld für den Wert des Taragewichts hinzugefügt.
Die aktuellen Werte der analogen Eingänge werden angezeigt sobald die Einheit und der Messbereich eingegeben sind.

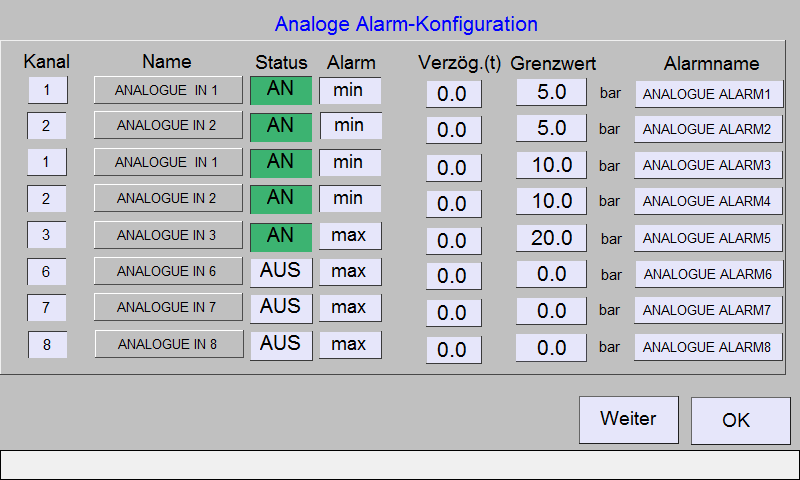

Wenn Sie auf „Weiter“ drücken, dann gelangen Sie zur analogen Alarmkonfiguration.
Hier können bis zu 8 Alarme konfiguriert werden. In der ersten Spalte sind automatisch alle analogen Eingänge nummeriert. Durch Drücken einer Nummer wird zum nächsten analogen Eingang geblättert, so dass man z.B. einem Eingang mehrere Alarmkonfigurationen zuweisen kann.
Die analogen Eingänge, die einen Alarm auslösen sollen, müssen von AUS auf AN geschaltet werden. Danach können die Bedingungen für die Alarmauslösung und die Alarmbezeichnungen, die bei ihrer Aktivierung angezeigt werden, eingerichtet werden. Ein einziger Analogeingang kann mehreren Alarmaktionen zugeordnet werden. Es ist beispielsweise die Einstellung von Hoch- und Niederdruckalarmen an einem einzelnen Druckmessumformer möglich.

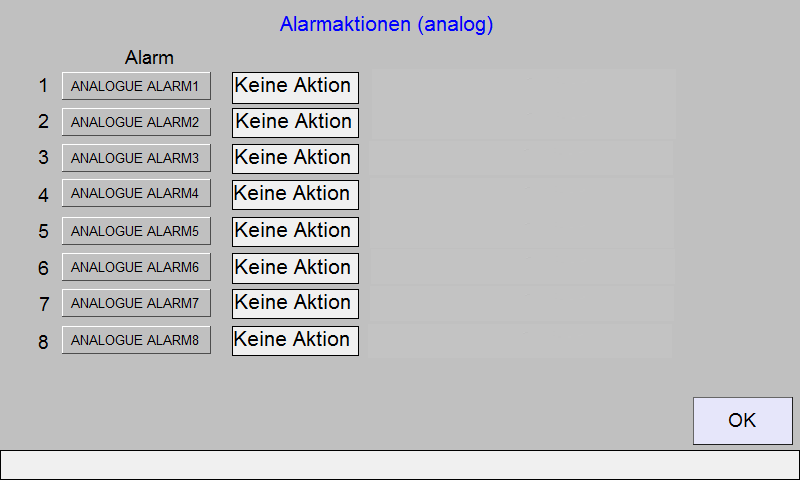

Wenn Sie auf „Weiter“ drücken, dann öffnet sich die Liste der Alarmnamen. Diesen können Sie unterschiedliche Alarmaktionen zuordnen.
Drücken Sie auf „Keine Aktion“ um zur gewünschten Alarmaktion zu blättern.
Dies sind die möglichen Einstellungen für Alarmaktionen:
Aktion | Beschreibung |
Keine Aktion | Der Alarm ist nicht aktiv |
Warnung | Der Alarm ist aktiv, schaltet aber keine Ventile |
Abschalten | Der Alarm ist aktiv und schließt alle zugehörigen Ventile |
1LS-U | Der Kanal ist aktiv und ein Alarm löst am 1. Umschaltsystem auf der linken Seite aus. Dabei wird die Gasquelle von der linken auf die rechte Seite umgeschaltet. |
1RS-U | Der Kanal ist aktiv und ein Alarm löst am 1. Umschaltsystem auf der rechten Seite aus. Dabei wird die Gasquelle von der rechten auf die linke Seite umgeschaltet. |
2LS-U | Der Kanal ist aktiv und ein Alarm löst am 2. Umschaltsystem auf der linken Seite aus. Dabei wird die Gasquelle von der linken auf die rechte Seite umgeschaltet. |
2RS-U | Der Kanal ist aktiv und ein Alarm löst am 2. Umschaltsystem auf der rechten Seite aus. Dabei wird die Gasquelle von der rechten auf die linke Seite umgeschaltet. |

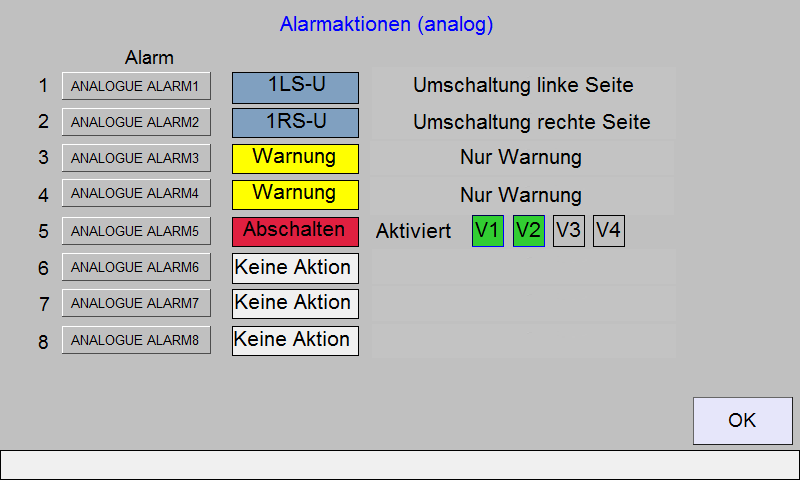

Auf dem folgenden Bildschirm wurden die Einstellungen so konfiguriert, dass eine Umschaltung des 1. Systems von der linken Seite (1LS-U) bei zu niedrigem Flaschendruck auf die rechte Seite erfolgt.
Auch eine Umschaltung des 1. Systems von der rechten Seite (1RS-U) bei zu niedrigem Flaschendruck auf die linke Seite wurde konfiguriert.
Bei einem Abfallen des Druckes auf 10 bar wird ein Voralarm in Form einer Warnung ausgegeben.
Bei zu hohem Hinterdruck (20 bar) wird das Ventil 1 und 2 geschlossen (Abschalten).
Für das Abschalten der Ventile müssen die Bezeichnungen V1 und V2 gedrückt werden.
