Systemkonfiguration

Drücken Sie „Systemkonfiguration“, um das System zu konfigurieren.

Es stehen drei verschiedene Systemkonfigurationen zur Auswahl:

• 2 Systeme mit automatischer Umschaltung
• 1 Automatische Umschaltung (Ventil 1 und 2) und 2 unabhängige Ventile (Ventile 3 und 4)
• 4 unabhängige Ventile

Um die Systemkonfigurationen zu ändern, drücken Sie auf die angezeigte Systemkonfiguration. So können Sie durch die drei Optionen blättern.

Für jedes System mit einer automatischen Umschaltung kann die Umschaltlogik eingestellt werden. Die Abbildung unten zeigt, dass beide Ventile bei einer Umschaltung für 2 Sekunden gleichzeitig geöffnet sind. Die Zeit kann durch Drücken auf die angezeigte Zeit eingestellt werden. Mit der Tastatur kann ein Wert von 0 bis 10 Sekunden eingestellt werden.

Überlappungszeit (beide Seiten für 2 Sekunden offen):

Um die Logik der Umschaltüberlappung zu ändern, drücken Sie das Logiksymbol.

Dadurch wird zwischen den beiden verfügbaren Überlappungsoptionen umgeschaltet (beide Ventile offen / beide Ventile geschlossen).

Überlappungszeit (beide Seiten für 2 Sekunden geschlossen):

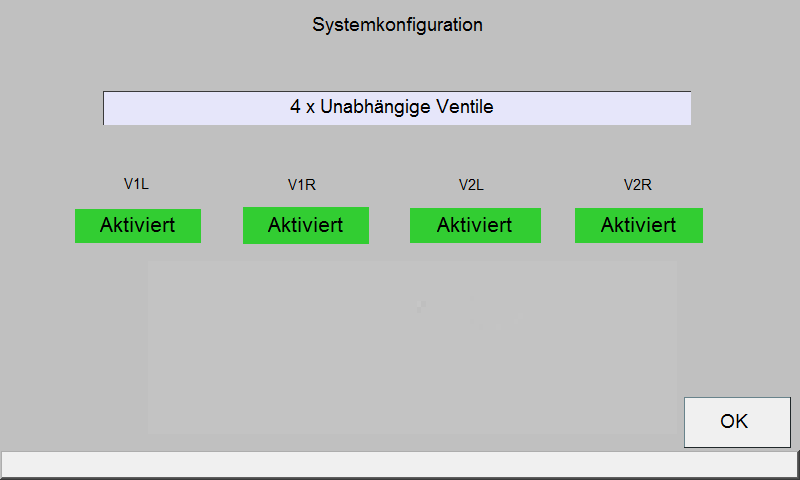

Wenn einzelne Ventile aktiviert sind, können sie durch Drücken auf „Aktiviert“ deaktiviert werden. Danach sind sie in der Standardübersicht ausgeblendet.
