Digitale Eingänge

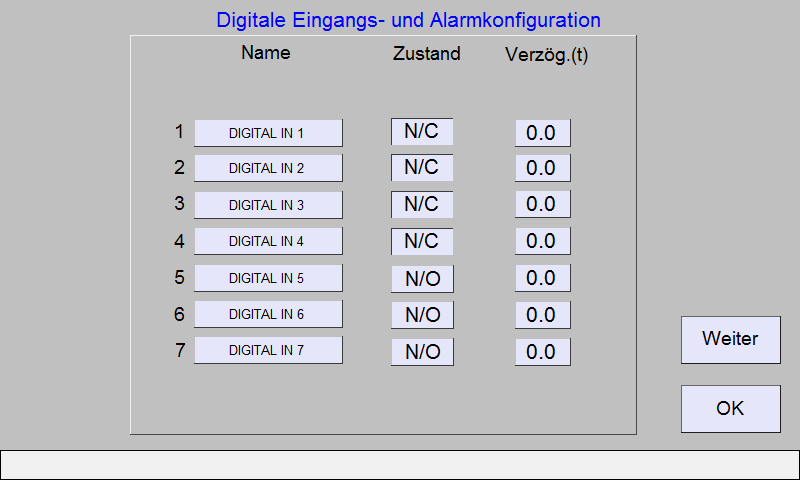

Drücken Sie auf den Namen eines digitalen Eingangs um diesen zu ändern.

Danach können Sie den Zustand (stromlos offen NO oder stromlos geschlossen NC), sowie die gewünschte Verzögerung einstellen.

Wenn Sie auf „Weiter“ drücken, dann gelangen Sie zur digitalen Alarmkonfiguration.

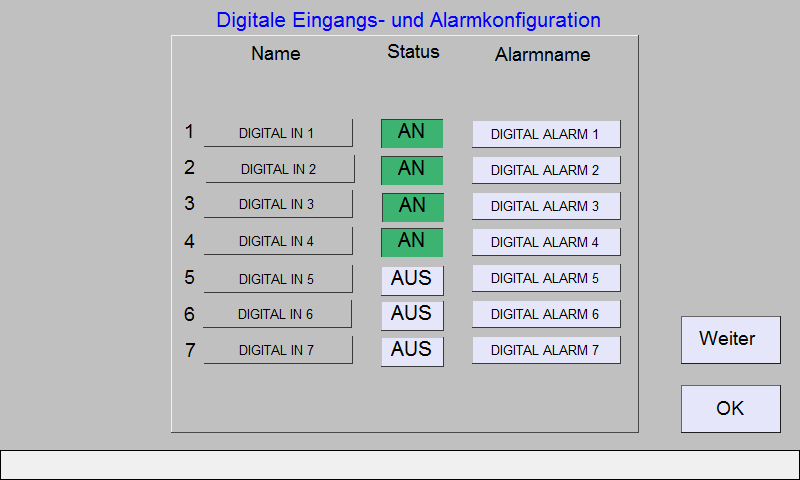

Die digitalen Eingänge, die einen Alarm auslösen sollen, müssen von AUS auf AN geschaltet werden. Danach kann man die Alarmbezeichnungen, die bei ihrer Aktivierung angezeigt werden, vergeben.

Wenn Sie auf „Weiter“ drücken, dann öffnet sich die Liste der Alarmnamen. Diesen können Sie unterschiedliche Alarmaktionen zuordnen.

Drücken Sie auf „Keine Aktion“ um zur gewünschten Alarmaktion zu blättern.

Dies sind die möglichen Einstellungen für Alarmaktionen: siehe analoge Eingänge

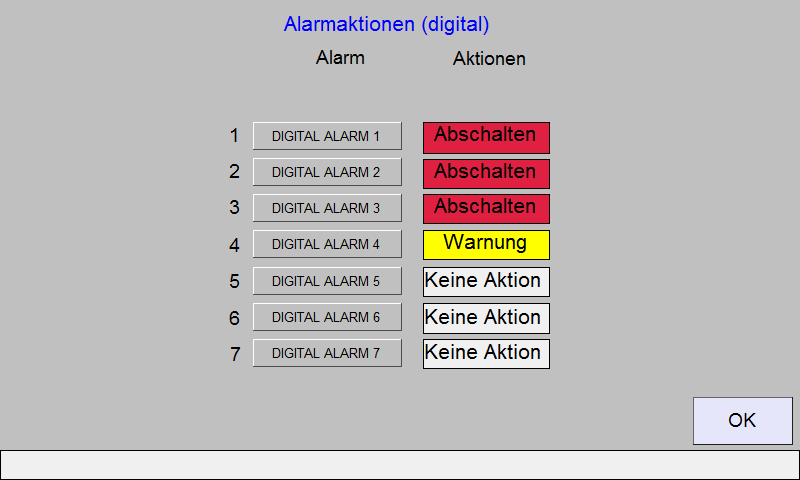

Auf dem folgenden Bildschirm wurden die Einstellungen der ersten 3 Digitaleingänge so konfiguriert, dass im Alarmfall das Ventil geschlossen wird.

Für die Abschaltung des Ventils muss die Aktion Abschalten gewählt werden.

Alarmeingang 4 ist ein reiner Warnalarm.

Wenn Sie OK drücken, dann gelangen Sie wieder in das Konfigurationsmenü.
