Analoge Eingänge

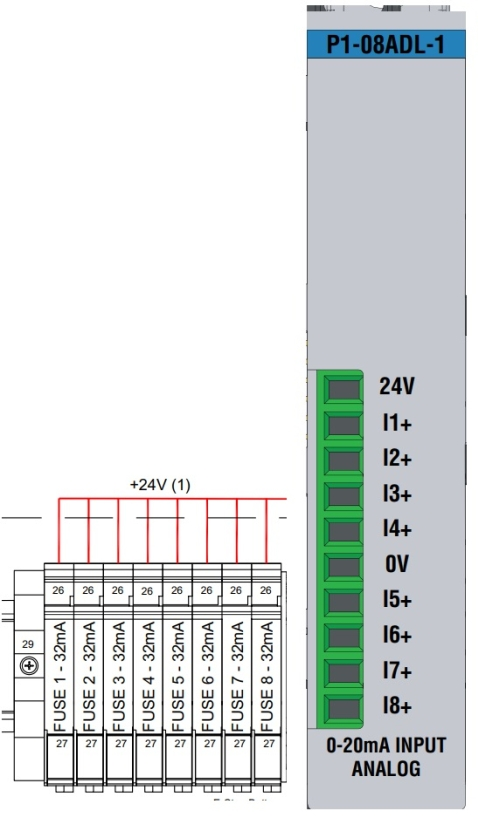

Die Anschlüsse für die analogen Eingänge werden direkt an das Modul P1-08ADL-1 angeschlossen. Der Minus-Anschluss jedes analogen Signalgebers wird mit einem der I+-Anschlüsse des Moduls verbunden. Der Plus-Anschluss des Signalgebers wird mit einer der 8 verfügbaren 24V-Sicherungsklemmen verbunden. Jede Klemme wird mit einer 32mA-Glassicherung (20 x 5 mm) abgesichert.

Alle Sensoren müssen mit zweiadrigem Kabel angeschlossen werden. Dieses Kabel (max. Durchmesser 6 mm) wird durch eine der Kabeldurchführungen am Geräteboden geführt und gemäß den elektrischen Anschlussplänen angeschlossen.
