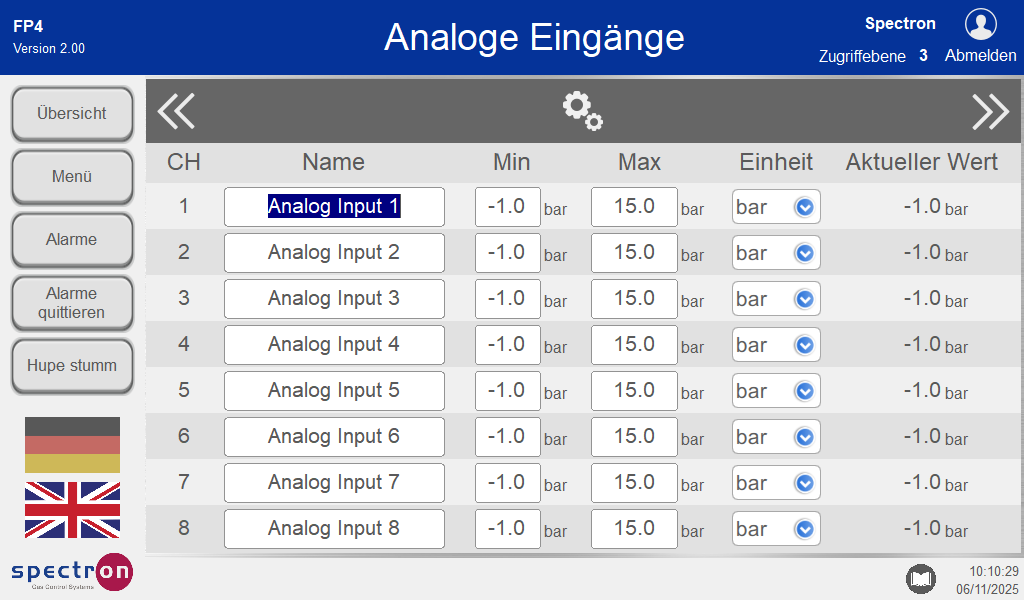

Analoge Eingänge
Drücken Sie auf den Namen eines analogen Eingangs um diesen zu ändern.
Unter „Min“ wird der minimale Wert des Sensors gewählt.
In der Spalte "Einheit" kann die jeweilige Einheit für das System/Anzeige gewählt werden.
Unter „Max“ wird der maximale Wert des Sensors eingeben.
Wenn es Eingänge gibt, die als Gewicht (kg oder lbs) konfiguriert sind, wird im Menü „Einstellung Tara“ automatisch ein Eingabefeld für den Wert des Taragewichts hinzugefügt.
Die aktuellen Werte der analogen Eingänge werden angezeigt sobald die Einheit und der Messbereich eingegeben sind.
Der Analogeingang 1 kann als Spülüberwachungssensor ein- oder ausgeschaltet werden, indem die Schaltfläche unter Spülüberwachung gedrückt wird.
Wenn Sie im Hauptmenü auf „Analoge Alarme“ drücken, dann gelangen Sie zur analogen Alarmkonfiguration.

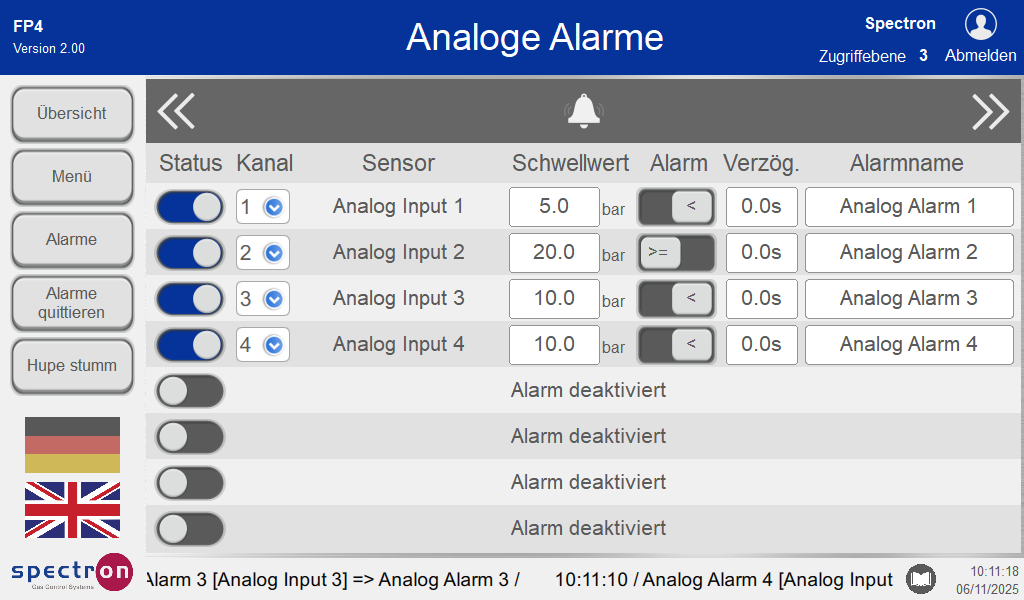

In der Spalte „Status“ können einzelne analoge Alarme aktiviert werden. Unter „Grenzwert“ wird dann der jeweils zu überwachende Grundwert definiert und über die Spalte „Alarm“ definiert, ob eine Über- oder Unterschreitung gemeldet werden soll. Bei „Verzögerung“ kann die Zeit definiert werden, ab der eine Über- oder Unterschreitung gemeldet werden soll. Im Bereich der „Alarmname“ kann die Anzeigenbezeichnung geschrieben werden, welche in der Alarmhistorie angezeigt wird.

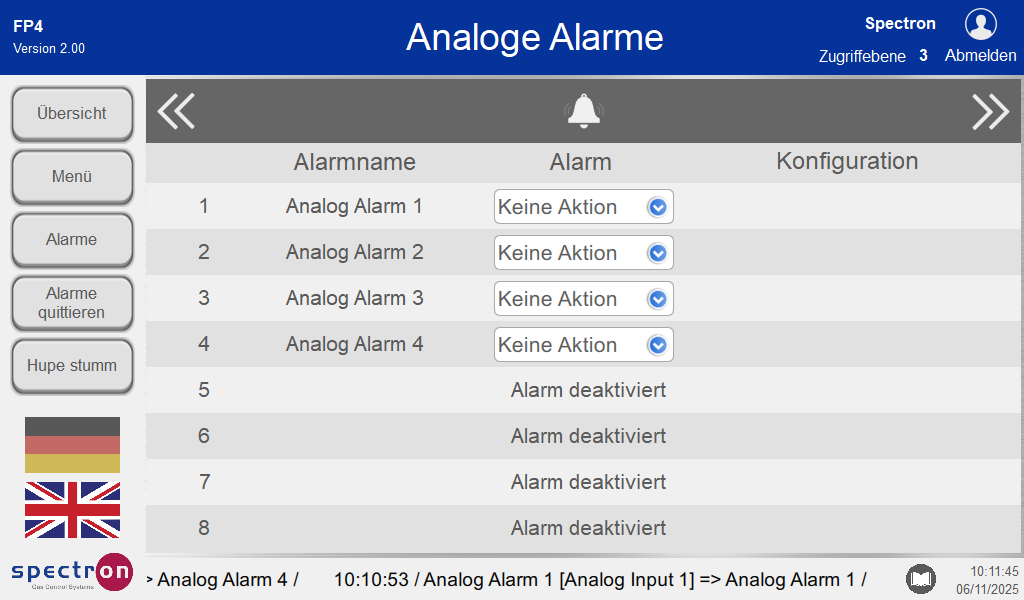

Wenn Sie auf den Doppelpfeil nach rechts drücken, dann öffnet sich die Liste der Alarmnamen. Diesen können Sie unterschiedliche Alarmaktionen zuordnen.
Drücken Sie auf „Keine Aktion“ um zur gewünschten Alarmaktion zu blättern.

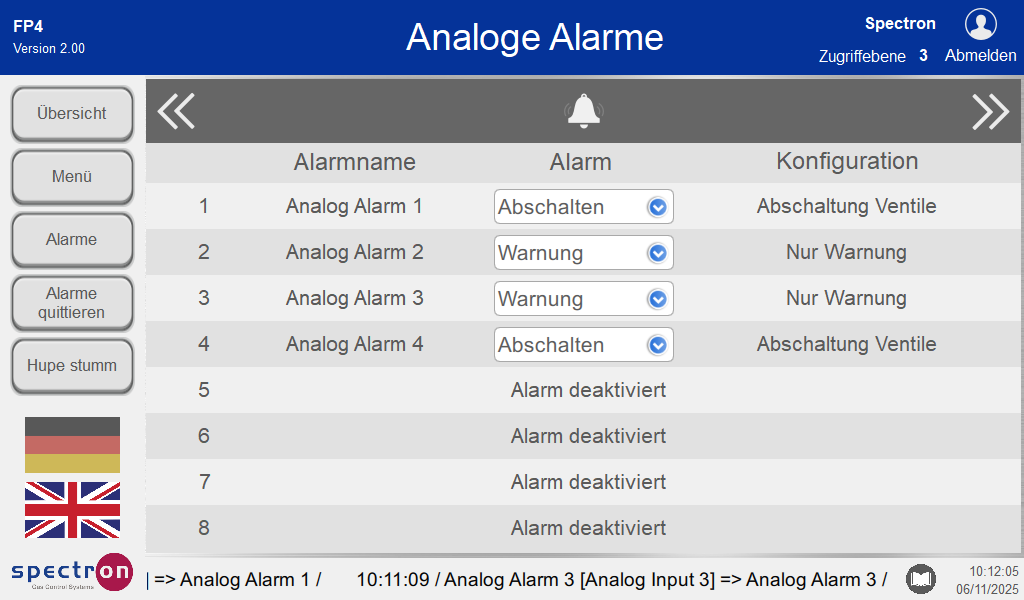

Dies sind die möglichen Einstellungen für Alarmaktionen:
Aktion | Beschreibung |
Keine Aktion | Der Alarm ist nicht aktiv |
Warnung | Der Alarm ist aktiv, schaltet aber keine Ventile |
Abschalten | Der Alarm ist aktiv und schließt alle zugehörigen Ventile |
Bei einem Abfallen des Druckes (z.B. Hinterdruck) auf 5 bar wird das Ventil geschlossen.
Bei einem Ansteigen des Druckes (z.B. Hinterdruck) auf 20 bar wird ein Voralarm in Form einer Warnung ausgegeben.
Bei einem Abfallen des Druckes (z.B. Vordruck) auf 10 bar wird ein Voralarm in Form einer Warnung ausgegeben.
Bei einem Abfallen des Druckes (z.B. Spülgas) auf 10 bar wird das Ventil geschlossen.
Für das Abschalten der Ventile muss die Aktion Abschalten gewählt werden.
