Analoge Eingänge

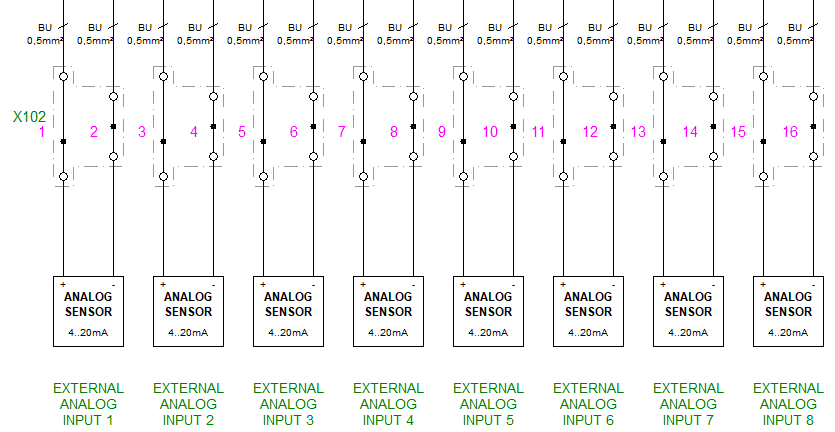

Die Anschlüsse für die analogen Eingänge werden auf der Klemmleiste X102 angeschlossen. Der Minus-Anschluss jedes analogen Signalgebers wird mit einer der oberen Klemmen verbunden. Der Plus-Anschluss des Signalgebers wird mit einer der unteren Klemmen verbunden. Jede Klemme wird mit einer 32mA-Glassicherung (20 x 5 mm) abgesichert.

Alle Sensoren müssen mit zweiadrigem Kabel angeschlossen werden. Dieses Kabel (Durchmesser min. 3,5 bis max. 7 mm) wird durch eine der Kabeldurchführungen am Geräteboden geführt und gemäß den elektrischen Anschlussplänen angeschlossen.
