Digitale Eingänge

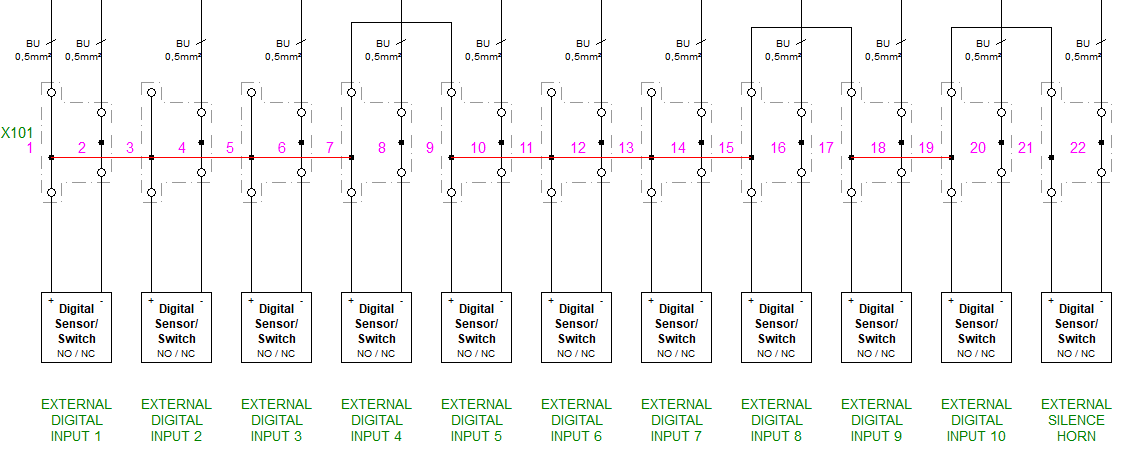

Die Klemmleiste X101 stellt die Anschlüsse für die digitalen Sensoreingänge zur Verfügung. Digitale Eingänge von Sensoren und Schaltern werden direkt mit den Klemmen des digitalen SPS-Eingangsmoduls verbunden.

Für die Fernabschaltung der Hupe steht die Klemme 22 auf der Klemmleiste X101 optional zu Verfügung. Es stehen 10 einzelne digitale Eingänge zur Verfügung, die als Schließer oder Öffner konfiguriert werden können. Die Konfiguration und Verwendung der digitalen Eingänge werden in deren Gebrauchsanweisung beschrieben. Siehe auch: Digitale Eingänge

Alle Sensoren müssen mit einem zweiadrigen Kabel angeschlossen werden. Dieses Kabel (Durchmesser min. 3,5 bis max. 7 mm) wird durch eine der Kabeldurchführungen am Geräteboden geführt und gemäß den elektrischen Anschlussplänen angeschlossen. Vor dem Anschluss muss die Polarität der Sensoren überprüft werden. Ein Kurzschluss beim Anschließen eines Sensors führt zum Auslösen der Hauptsicherung des 24V-Steuerstromkreises.

Der Steuerdraht wird mit dem oberen Anschluss der Klemme verbunden. Die untere Klemme ist hierbei die 24V-Versorgung (Anschlussplan beachten!).
