Relaisausgänge

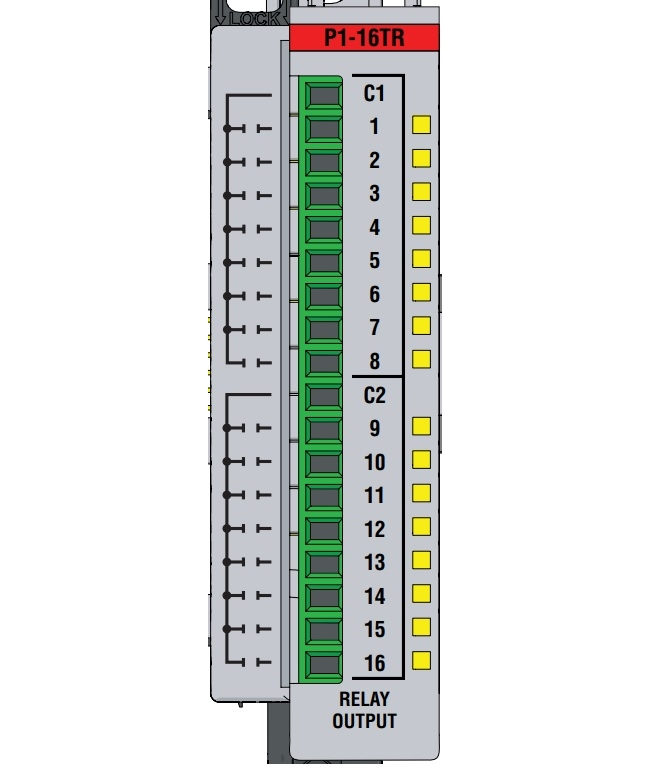

Die Anschlüsse für die Relaisausgänge werden direkt an das Ausgangsmodul P1-16TR angeschlossen.

C1 und die Relaisausgänge 1 bis 8 werden von der Steuerung verwendet und dürfen nicht anderweitig belegt werden. C1 wird vom Netz getrennt, sobald ein Not-Aus- oder Fernabschaltungssignal aktiv ist.

Die Verdrahtung der Klemmen C2 und die zugehörigen Relaisausgänge 9 bis 16 sind für folgende Funktionen vorgesehen:

• C2: 24V-Spannungsversorgung für die Relaisausgänge 9 bis 16
• 9: frei
• 10: Externe Hupe (NO)
• 11: Not-Abschaltung (NC)
• 12: Warnsignal (NC)
• 13: Status Ventil 1 (NO)
• 14: Status Ventil 2 (NO)
• 15: Status Ventil 3 (NO)
• 16: Status Ventil 4 (NO)
