Verstellung des Betriebsdruckes

Die Entspannungsstation ist werksseitig auf einen bestimmten Nennbetriebsdruck oder auch Mitteldruck (Umschalthebel in Mittelstellung) eingestellt. Bei Bedarf kann dieser Druck verändert werden:

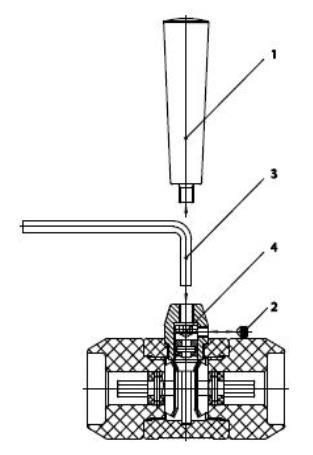

1. Umschalthebel (Pos. 1) waagerecht stellen (Mittelstellung) und entgegen dem Uhrzeigersinn aus dem Getriebe herausschrauben.
2. Gewindestift (Pos. 2) mit Innensechskantschlüssel SW3 lösen.
3. Mit einem Innensechskantschlüssel SW6 (Pos. 3) kann nun der Arbeitsdruck durch Drehen der unter dem Umschalthebel liegenden Innensechskantschraube (Pos. 4) verstellt werden. Dabei muss das Getriebe in Mittelstellung bleiben!
• Drehen im Uhrzeigersinn: Erhöhung des Druckniveaus
• Drehen gegen den Uhrzeigersinn: Reduzierung des Druckniveaus
  Hierbei muss eine Gasentnahme erfolgen damit der reduzierte Druck abgelesen werden kann.
4. Nach Verstellung des Druckniveaus Gewindestift (Pos. 2) wieder anziehen, Umschalthebel einschrauben und Entnahmeseite durch Umlegen des Hebels vorwählen.
